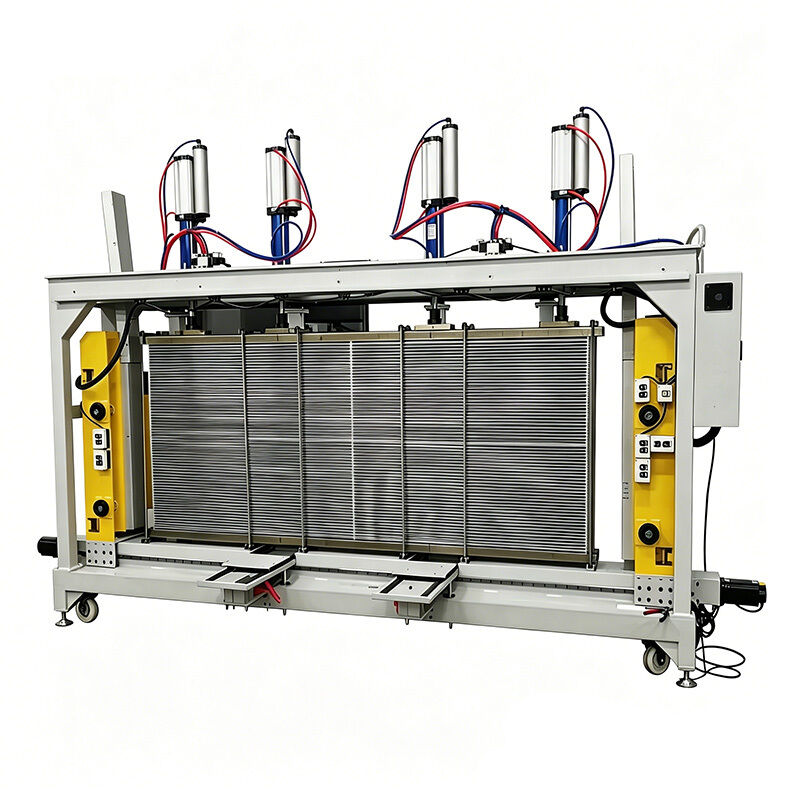

Platten- und Stabwärmetauscher-Kernmontagemaschine

Hersteller von Platten- und Stabwärmetauschern stehen häufig vor der gleichen Herausforderung: Sie müssen mehrere Kerngrößen produzieren und dabei die Montagegenauigkeit beibehalten und die Rüstzeit minimieren.

Die SUNHOPE Platten- und Stabwärmetauscher-Kernmontagemaschine wurde entwickelt, um dieser Anforderung gerecht zu werden. Die Maschine wurde für die Herstellung von Ladeluftkühlern, Ölkühlern, Ladeluftkühlern und industriellen Wärmetauschern entwickelt und ermöglicht es dem Bediener, die Kernabmessungen mithilfe eines servogesteuerten Positionierungssystems schnell anzupassen, anstatt sich auf zeitaufwändige manuelle Anpassungen der Vorrichtungen zu verlassen.

Für Unternehmen, die verschiedene Wärmetauschermodelle in kleinen und mittleren Produktionsserien produzieren, können schnelle Umrüstungen die Effizienz der Werkstatt erheblich verbessern und Ausfallzeiten zwischen Produktionsläufen reduzieren.

Mit einer maximalen Baugruppengröße von 2000 mm Länge, 350 mm Breite und 150 mm Höhe deckt die Maschine die meisten Platten- und Stabwärmetauscheranwendungen ab, die derzeit in der Automobil- und Industriekühlungsindustrie eingesetzt werden.

Im Gegensatz zu herkömmlichen Montagegeräten, die häufige mechanische Anpassungen erfordern, verwendet diese Maschine mehrere Servomotoren, um Montagevorrichtungen entsprechend den ausgewählten Kernabmessungen zu positionieren.

Sobald die Arbeitsgröße eingestellt ist, stoppen die Servomotoren ihre Bewegung und bleiben während der Montage in Position. Dieses Design trägt dazu bei, den Energieverbrauch zu senken und gleichzeitig eine stabile Produktionsgenauigkeit aufrechtzuerhalten.

Für Hersteller, die individuelle Bestellungen oder mehrere Produktspezifikationen bearbeiten, kann die Möglichkeit, innerhalb von Minuten zwischen Kerngrößen zu wechseln, einen erheblichen betrieblichen Vorteil darstellen.

Die Maschine ist geeignet für:

• Platten- und Stabwärmetauscher
• Ladeluftkühlerkerne
• Ölkühlerkerne
• Ladeluftkühler
• Industrielle Kühlmodule
• EV-Wärmemanagement-Wärmetauscher

Die Maschine wurde unter Berücksichtigung der Produktionsanforderungen entwickelt.

Bediener können die Produktabmessungen einfach über das Steuerungssystem anpassen, ohne dass komplizierte mechanische Änderungen erforderlich sind. Manuelle Steuertasten ermöglichen eine schnelle Bedienung während der Einrichtung und Produktion.

Die Kompression erfolgt durch einen Gas-Flüssigkeits-Verstärkerzylinder von Zhejiang Yili. Beim Modell 1300 kommen zwei unabhängige Zylinder zum Einsatz, die an unterschiedliche Montageanforderungen angepasst werden können.

Der Schiebetisch kann nach der Installation ca. 260 mm über das Maschinengestell hinausragen und bietet so zusätzlichen Arbeitsraum beim Beladen oder Positionieren von Kernkomponenten.

• Vorrichtungsantriebssystem: Nacron-Schrittmotor
• Steuerungssystem: Mitsubishi-Controller (Japan)
• Kompressionssystem: Gas-Flüssigkeits-Boosterzylinder von Zhejiang Yili
• Einstellbare Bewegungsgeschwindigkeit: 0–30 m/min
• Längenverstellbereich: 300–1500 mm
• Breitenverstellbereich: 30–300 mm
• Auszugsabstand des Schiebetisches: ca. 260 mm
• Manuelle Bedienoberfläche

Diese Ausrüstung wird häufig bei der Herstellung von Folgendem eingesetzt:

• Kfz-Ladeluftkühler
• Ölkühler aus Aluminium
• Ladeluftkühler
• Industrielle Wärmetauscher
• Kühlsysteme für Baumaschinen
• Kühlsysteme für landwirtschaftliche Geräte
• Kühlkomponenten für Elektrofahrzeuge
• Kundenspezifische Platten- und Stabwärmetauscherbaugruppen

Da Kühlsysteme immer spezialisierter werden, benötigen Hersteller zunehmend flexible Montagegeräte, die ein breites Spektrum an Kernabmessungen bewältigen können. Diese Maschine wurde speziell für diesen Zweck entwickelt.

SUNHOPE ist seit mehr als 15 Jahren in der Herstellung von Kühlern, Kondensatoren und Wärmetauschern tätig.

Im Gegensatz zu Unternehmen, die nur Geräte verkaufen, verstehen wir die Herausforderungen, die sich in der täglichen Produktion ergeben, da wir eng mit den Herstellungsprozessen und dem Gerätebetrieb zusammenarbeiten.

Wir unterstützen Kunden beim Aufbau von Produktionsanlagen für Kühler und Wärmetauscher, indem wir praktische Empfehlungen zum Fabriklayout, zur Geräteauswahl und zur Produktionsplanung geben.

Zusätzlich zu den Kernmontagemaschinen kann SUNHOPE komplette Produktionslinienausrüstung und CKD-Fertigungslösungen für die Kühler- und Wärmetauscherproduktion liefern.

Wir bieten eine breite Palette an Kühler-, Kondensator- und Wärmetauscherkomponenten und helfen unseren Kunden, den Einkauf zu vereinfachen und stabile Lieferketten aufrechtzuerhalten.

Unser Team bietet Installationsanleitungen, Produktionsunterstützung und Unterstützung bei der Fehlerbehebung, um Kunden dabei zu helfen, einen stabilen und effizienten Betrieb zu erreichen.

Wie lange dauert es, die Kernabmessungen zu ändern?

Bei den meisten Anwendungen können Bediener die Dimensionsanpassungen mithilfe des servogesteuerten Positionierungssystems innerhalb weniger Minuten durchführen, sodass die Maschine für Produktionsumgebungen mit mehreren Modellen geeignet ist.

Ist die Maschine für die maßgeschneiderte Wärmetauscherfertigung geeignet?

Ja. Die Maschine ist für ein breites Spektrum an Produktgrößen ausgelegt und wird häufig von Herstellern verwendet, die kundenspezifische Ladeluftkühler und Platten- und Stabwärmetauscher herstellen.

In welchen Branchen werden diese Geräte typischerweise eingesetzt?

Die Maschine wird häufig von Herstellern in den Bereichen Automobil, Nutzfahrzeuge, Baumaschinen, Landmaschinen, Industriekühlung und Energie eingesetzt.

Kann die Maschine für größere oder spezielle Produkte angepasst werden?

Ja. SUNHOPE kann maßgeschneiderte Lösungen basierend auf spezifischen Produktionsanforderungen und Produktabmessungen anbieten.

Bietet SUNHOPE Installations- und technischen Support?

Ja. Wir bieten Installationsanleitungen, technische Beratung und After-Sales-Unterstützung, um Kunden bei der erfolgreichen Integration der Geräte in ihre Produktionsabläufe zu unterstützen.

Kann SUNHOPE eine komplette Wärmetauscher-Produktionslinie liefern?

Ja. Neben einzelnen Maschinen bieten wir Komplettlösungen einschließlich Ausrüstung, Komponenten, technischem Support und Produktionsplanungsdienstleistungen an.
